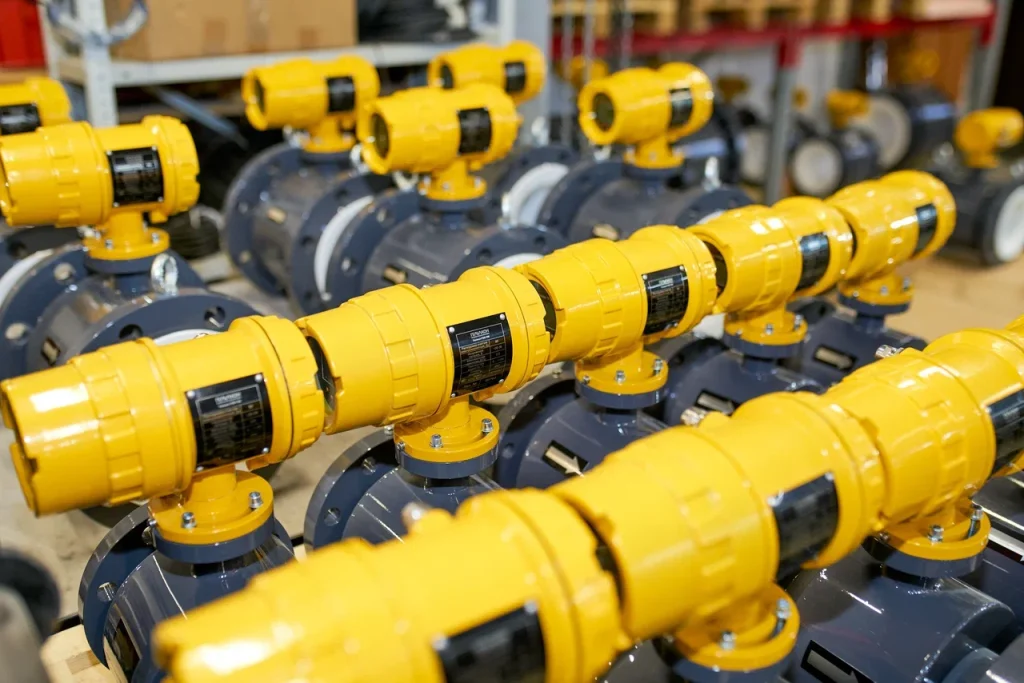

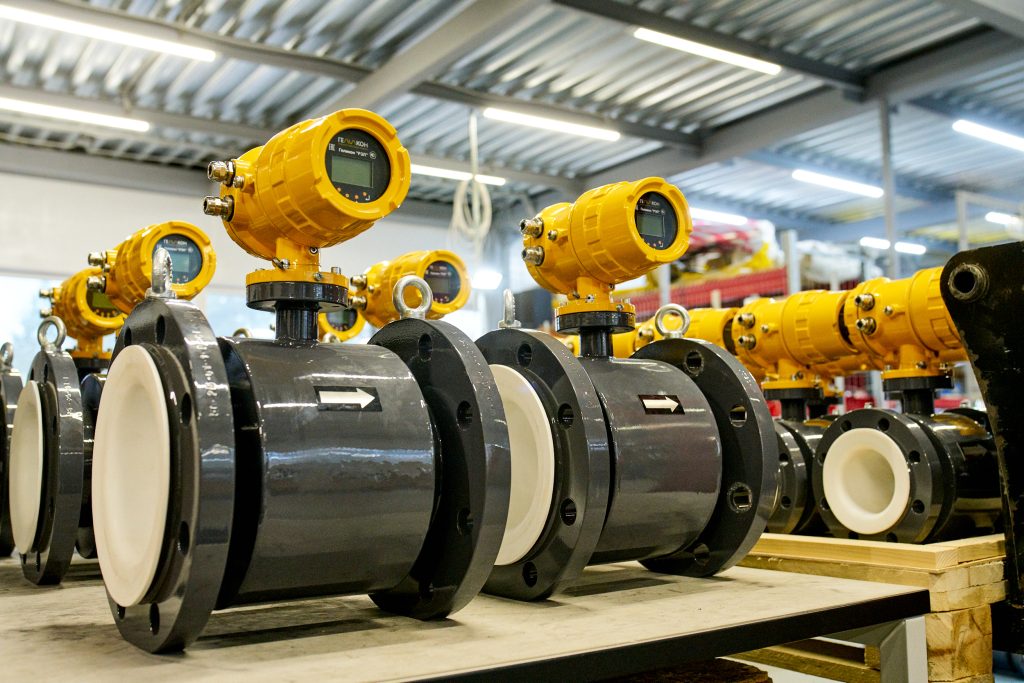

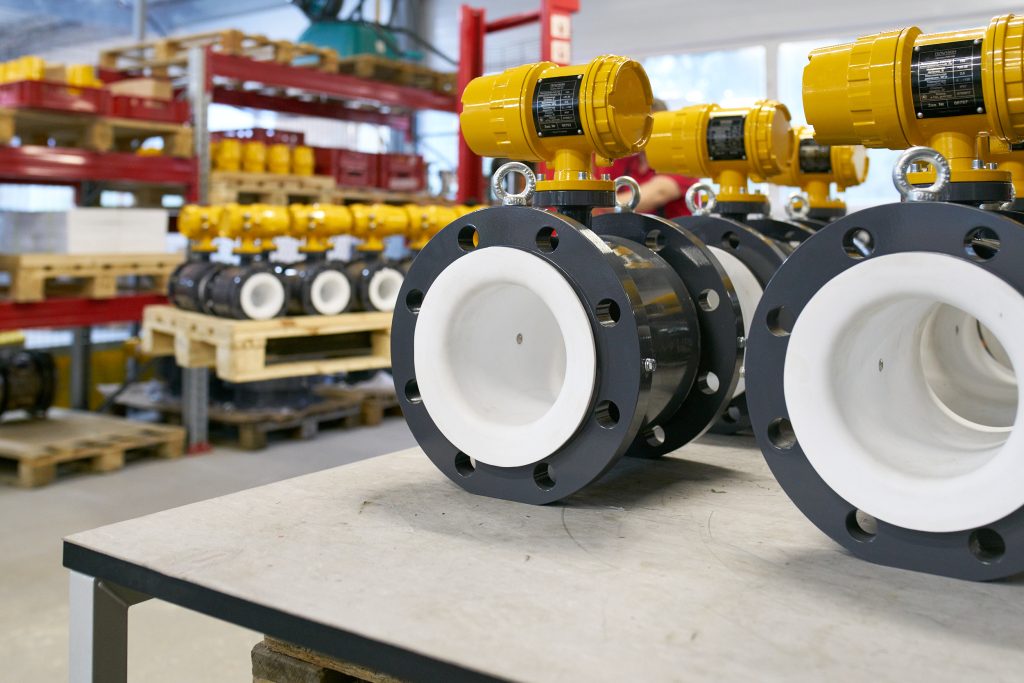

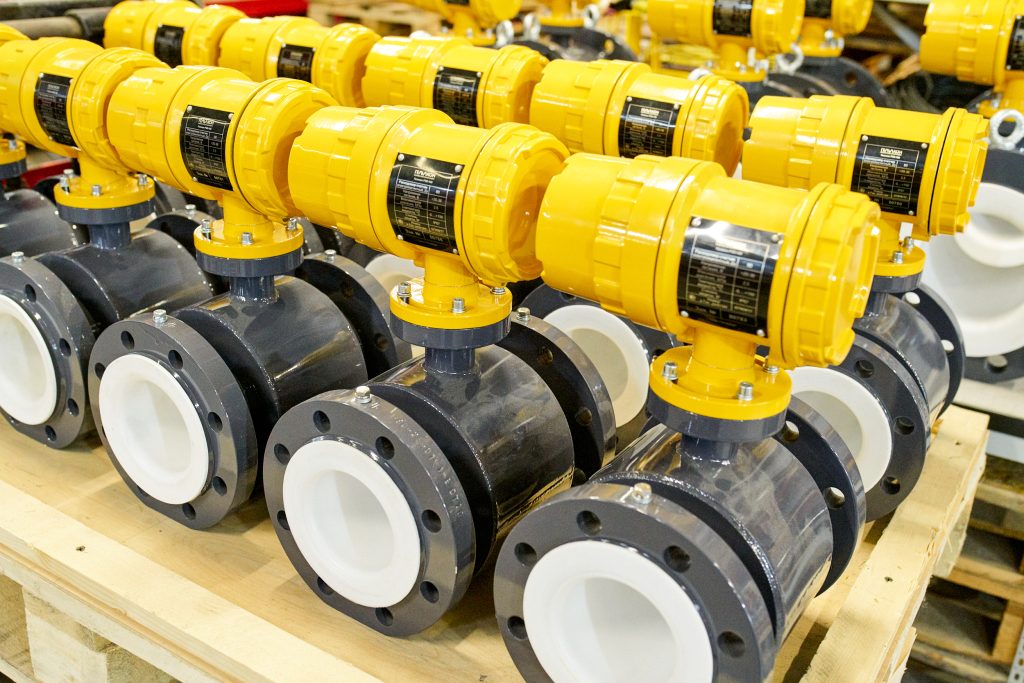

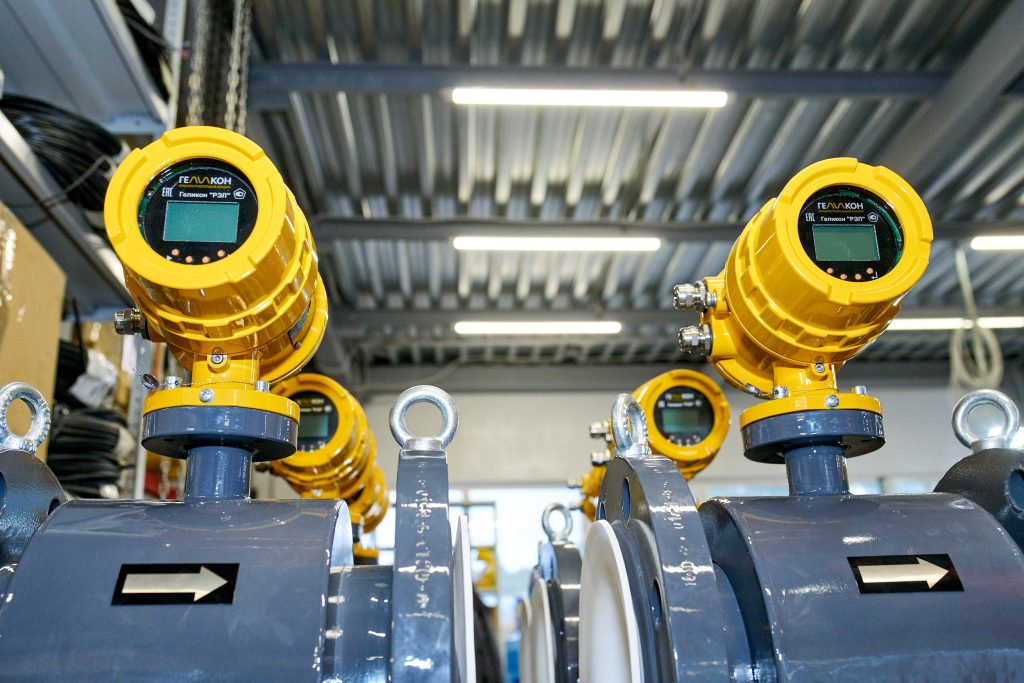

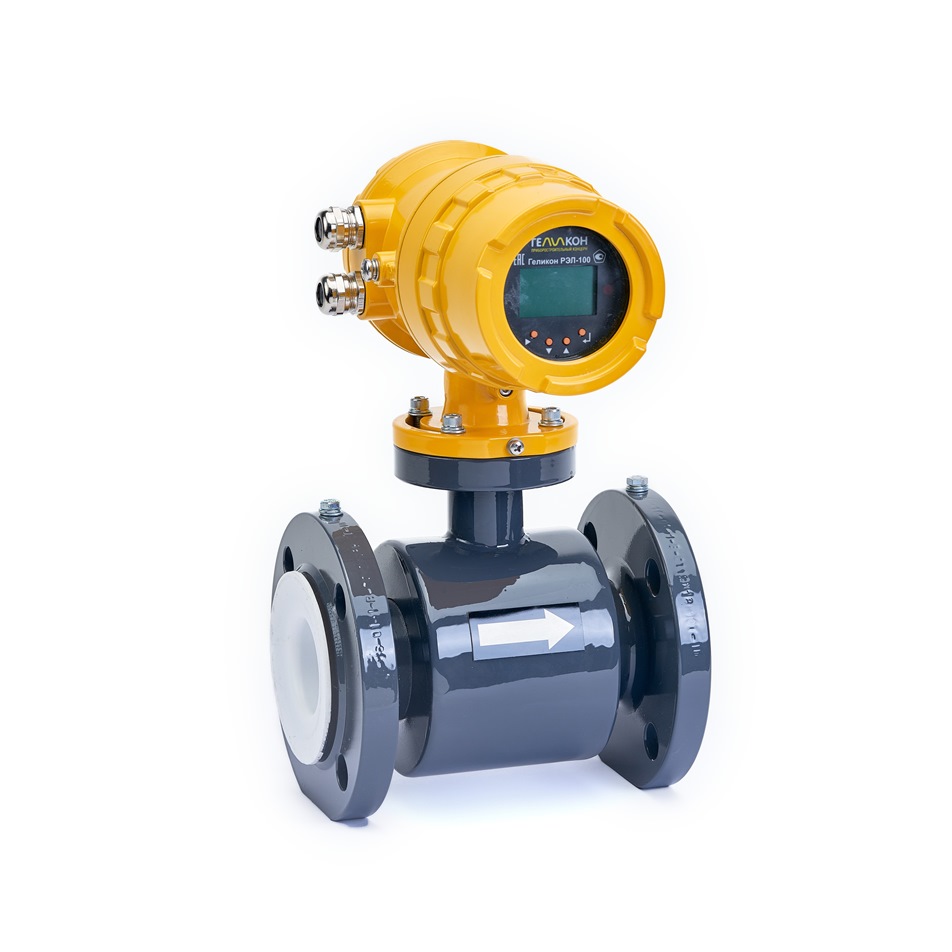

+7 (812) 667-89-98 Расходомер — счетчик электромагнитный Геликон «РЭЛ-100»
5 лет
межповерочный интервал
15 лет
срок службы не менее
Универсальное решение для промышленных измерений
Измерение различных жидкостей (вода, кислоты, щелочи и т.д.). Материал корпуса и фланцев из ст.20 с двухкомпонентным антикоррозийным покрытием, нержавеющей стали.
Преимущества
Высокая точность, стабильность и повторяемость результатов измерения
Измерение расхода и объема реверсивного потока
Использование различных материалов электродов (нержавеющая сталь, титан, тантал, вольфрам)

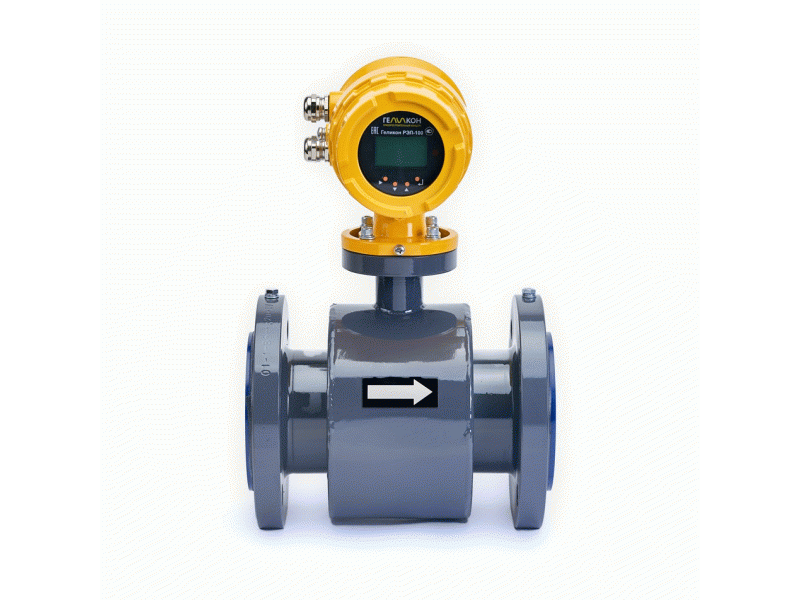

Компактное и разнесенное исполнение
Контроль заполнения трубопровода и электрического сопротивления измеряемой среды
Возможность калибровки по месту
Установочные размеры аналогичны размерам электромагнитных расходомеров ведущих мировых производителей
Выпускается специальная версия для использования на объектах атомной промышленности

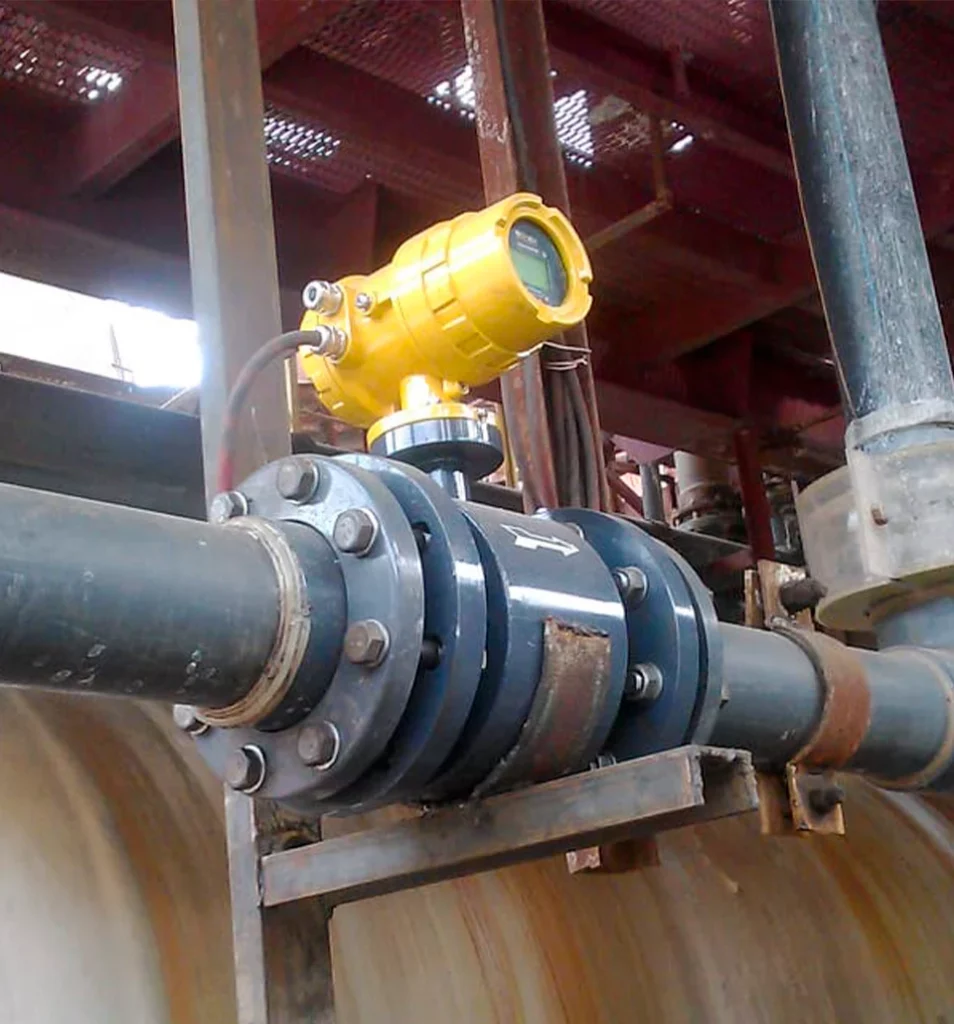

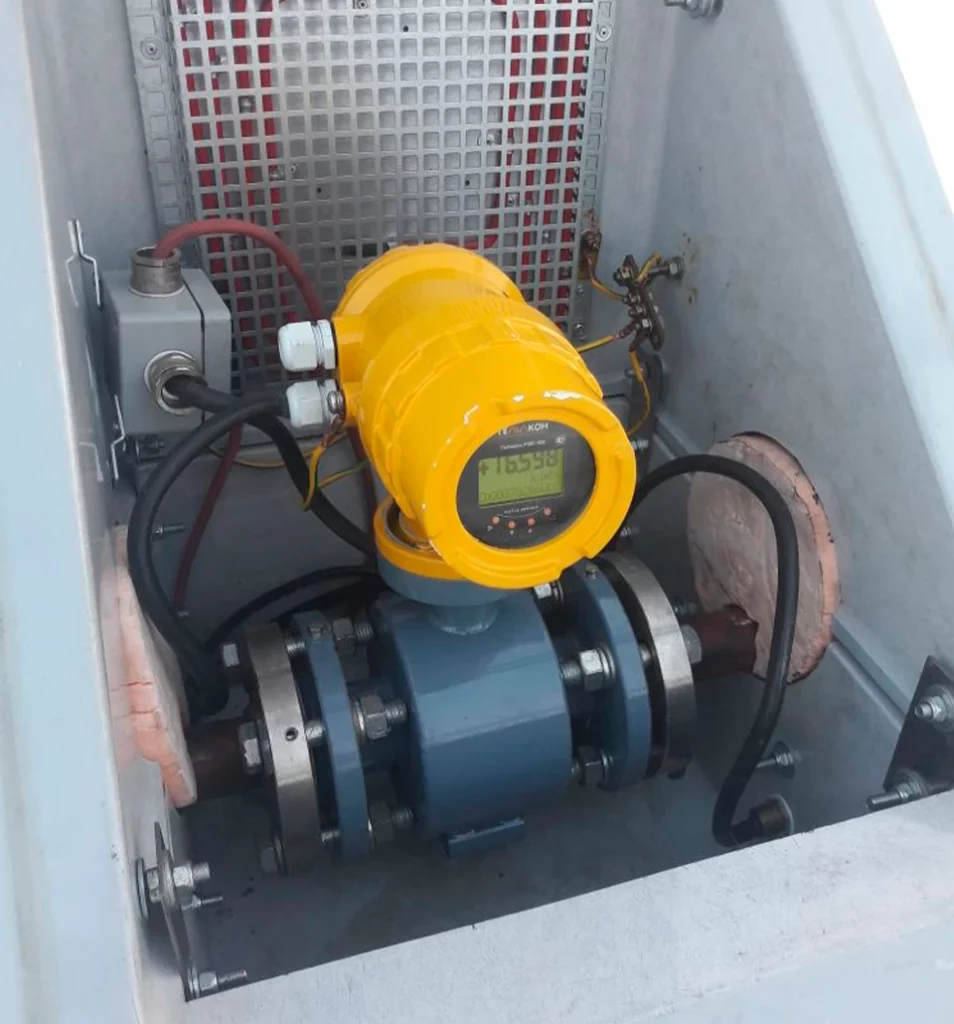

Применяется в сферах
Химическая промышленность
Нефтегазовая промышленность
Энергетика
Металлургия
Атомная промышленность
Нефтехимическая промышленность
Коммунальное хозяйство
Технические характеристики
| Диапазон значений ДУ трубопровода (до DN1200 мм по заказу) | DN10…DN300 |
| Степень защиты | IP65-IP68 |
| Направление потока | прямое, реверсивное |
| Тип взрывозащиты | 1Ex d [ib] IIC T6…T3 Gb X |
| Температура контролируемой жидкости | от минус 30 до 180 С° |
| Питание | 24 В (постоянный ток) 220 В (переменный ток) аккумулятор |
| Давление в трубопроводе | от минус 30 до 180 С° |
| Выходные сигналы | импульсный токовый 4-20 мА RS-485 Modbus (Profibus DP) HART |
| Температура окружающей среды | от -20 до 60 С° (до -40 с применением термочехла) |
Документация
- Сертификат от утверждении типа средств измерений Электромагнитный расходомер «Геликон РЭЛ-100»
- Описание типа средств измерений Электромагнитного расходомера «Геликон РЭЛ-100»
- Методика поверки Электромагнитный расходомер «Геликон РЭЛ-100»
- Декларация о соответствии Электромагнитного расходомера «Геликон РЭЛ-100» требованиям ТР ТС 004/2011
- Сертификат соответствия Электромагнитного расходомера «Геликон РЭЛ-100» требованиям ТР ТС 012/2011
- Сертификат соответствия Электромагнитного расходомера «Геликон РЭЛ-100» требованиям ТР ТС 032/2013
- Сертификат соответствия Электромагнитного расходомера «Геликон РЭЛ-100» требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 по функциональной безопасности SIL3
- Сертификат соответствия Электромагнитного расходомерав «Геликон РЭЛ-100» требованиям ГОСТ 30546.1-98; ГОСТ 30546.2-98; ГОСТ 30546.3-98; НП-031-01; R01.KK34.0.0.AP.PZ.WD001; KUR-ЕЕС0023; AKU-ЕЕС0023; PRP-ЕЕС0023; NW2O.B
- Руководство по эксплуатации Электромагнитного расходомера «Геликон РЭЛ-100»
- Руководство по эксплуатации Электромагнитного расходомера «Геликон РЭЛ-100 Ex» взрывозащищенного исполнения
- Опросный лист для подбора Электромагнитного расходомера «Геликон РЭЛ-100»
- Сертификат о признании утверждения типа СИ на территории Республики Казахстан №1975 RU
- Сертификат о признании утверждения типа СИ на территории Республики Казахстан №1975 KZ
